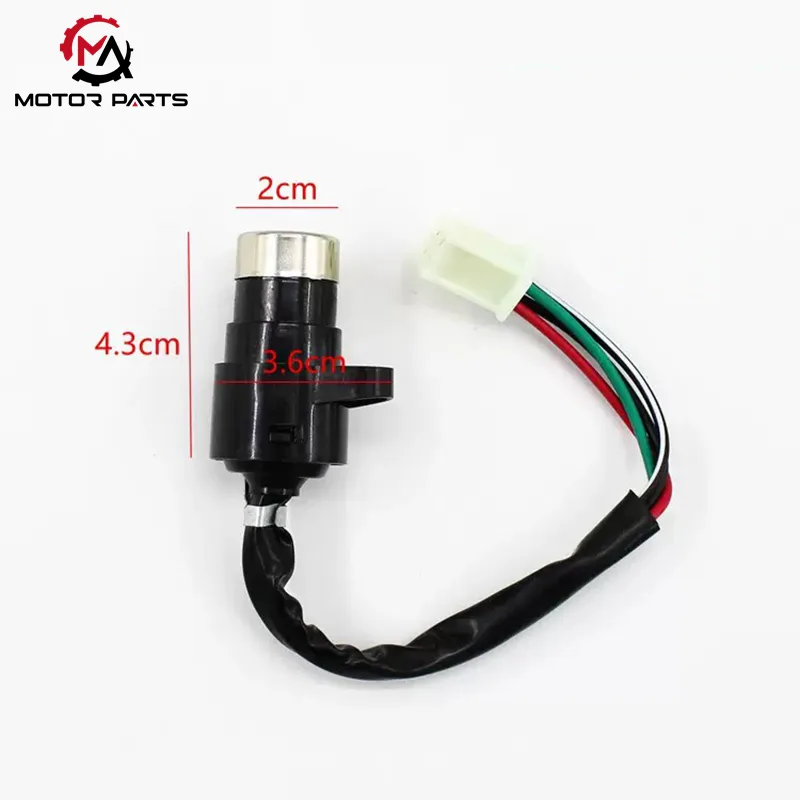

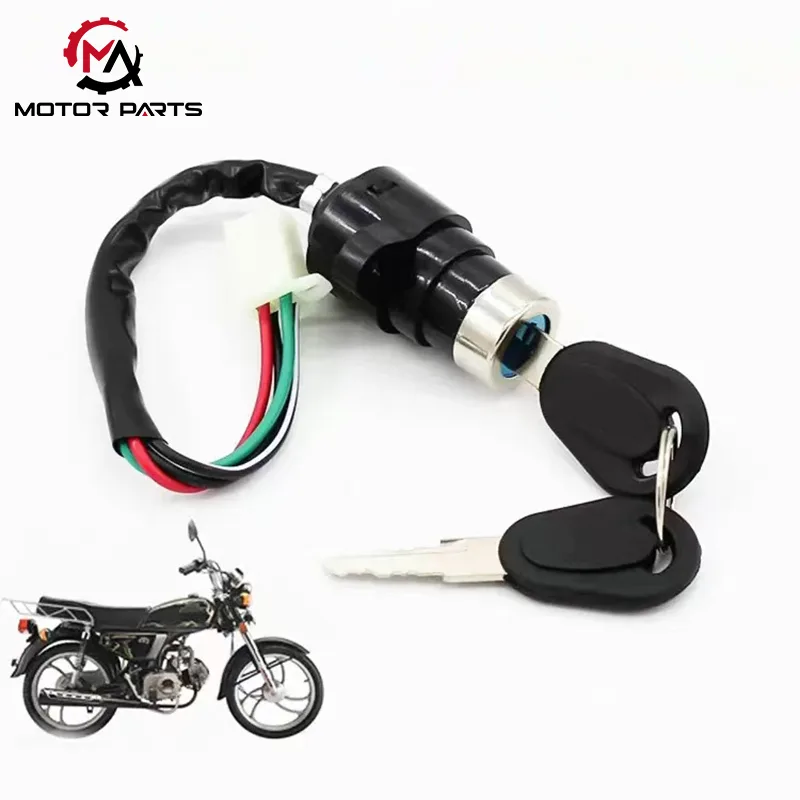

JH70 मोटरसाइकल इग्निशन स्विच

म्याक्स ट्रेडिङ कारखानाबाट यो उच्च गुणस्तरको JH70 मोटरसाइकल इग्निशन स्विच एउटा कोर कम्पोनेन्ट हो जसले सम्पूर्ण गाडीको विद्युतीय सर्किट र इन्जिन स्टार्ट/स्टपलाई नियन्त्रण गर्छ। स्विचको संरचनात्मक डिजाइन र सञ्चालन तर्क "मेकानिकल लिंकेज + सर्किट स्विचिङ" को मूल सिद्धान्तमा आधारित छ।

संरचना अवयवहरू:

1. मेकानिकल लक सिलिन्डर विधानसभा

JH70 मोटरसाइकल इग्निशन स्विच लक बडी डाइ-कास्ट जस्ता मिश्र धातु वा एल्युमिनियम मिश्रबाट बनेको छ, उच्च सटीक तामा लक सिलिन्डर र मूल कारखानाको विशेष साँचोसँग जोडिएको छ। यसले एक सटीक टम्बलर मेकानिज्म फिचर गर्दछ, केवल मूल फ्याक्ट्री कुञ्जीलाई ठ्याक्कै घुमाउन अनुमति दिँदै, एकै साथ सुरु गर्ने नियन्त्रण र एन्टी-चोरी सुरक्षा दुवै प्रदान गर्दछ।

केही मोडेलहरूमा स्टीयरिङ लक लिङ्केज डिजाइन पनि हुन्छ; लक गरिएको स्थितिमा स्विच गर्दा, यसले ह्यान्डलबारहरूलाई सुरक्षित रूपमा लक गर्छ, पार्क गर्दा गाडीको सुरक्षालाई अझ बढाउँछ।

2. विद्युतीय सम्पर्क मोड्युल

लक सिलिन्डरले उच्च-शुद्धताको तामाको सम्पर्क समूहलाई एकीकृत गर्दछ, सम्पर्कहरूको संख्या र स्थिति प्रत्येक स्थितिको लागि सर्किट अन/अफ आवश्यकताहरूसँग ठीकसँग मेल खान्छ। सम्पर्क सतहले प्रभावकारी रूपमा अक्सिडेशन र जंगको प्रतिरोध गर्न, दीर्घकालीन स्थिर चालकता सुनिश्चित गर्न र सम्पूर्ण गाडीको विद्युतीय प्रणालीको लागि बलियो सुरक्षात्मक अवरोध प्रदान गर्न पेशेवर एन्टी-अक्सिडेशन उपचारबाट गुज्र्छ।

3. तारिङ टर्मिनल विधानसभा

JH70 मोटरसाइकल इग्निसन स्विचको पछाडि 3-6 प्लग-इन तारिङ टर्मिनल ब्लकहरू, पावर सप्लाई, इग्निशन प्रणाली, प्रकाश सर्किट, र अन्य कोर सर्किटहरू जडान गर्न सुसज्जित छ। सुविधाजनक प्लग-इन डिजाइनले सर्किट निरीक्षण र मर्मतसम्भारको दक्षतामा उल्लेखनीय सुधार गर्दछ।

कार्य सिद्धान्त

जब लक सिलिन्डरमा कुञ्जी घुसाइन्छ र घुमाइन्छ, लक सिलिन्डरले, सटीक गियर मेसिङ मेकानिजम मार्फत, आन्तरिक सम्पर्क एसेम्बलीलाई सिंक्रोनस रूपमा सार्नको लागि ड्राइभ गर्दछ, जसले गर्दा सम्पूर्ण गाडीको विद्युतीय सर्किटको अन/अफ अवस्थालाई नियन्त्रण गर्दछ। विशिष्ट कार्य प्रक्रिया निम्नानुसार छ:

ON स्थिति (पावर-अन स्थिति)

जब कुञ्जी ON स्थितिमा बदलिन्छ, लक सिलिन्डरको लिङ्केज मेकानिजमले सम्पर्क समूहलाई विद्युत आपूर्ति, इग्निशन प्रणाली, र प्रकाश सर्किटमा जडान गर्दछ। यस समयमा, मोटरसाइकलको इलेक्ट्रोनिक उपकरण प्यानल उज्यालो हुन्छ, स्पार्क प्लगले इग्निशन भोल्टेज प्राप्त गर्दछ, र हेडलाइटहरू, टेललाइटहरू, र अन्य प्रकाश प्रणालीहरू स्ट्यान्डबाइ मोडमा प्रवेश गर्दछ, सुरक्षित सवारी सञ्चालनको लागि आवश्यक शक्ति समर्थन प्रदान गर्दछ।

स्टार्ट पोजिशन (सुरुवात स्थिति)

START स्थितिमा फर्किएपछि (केही सरल मोडेलहरूले यो भौतिक स्थिति छोड्छन् र छुट्टै विद्युतीय स्टार्ट बटन प्रयोग गर्छन्), JH70 मोटरसाइकल इग्निशन स्विचले इग्निशन प्रणाली र प्रकाश सर्किटमा जडान कायम राख्नका साथै सुरु हुने मोटर सर्किटलाई जडान गर्दछ। त्यसपछि करेन्टले स्टार्टर गियरलाई इन्जिन फ्लाईव्हीलसँग संलग्न गराउन, क्र्याङ्कशाफ्ट घुमाएर इन्जिन सुरु गर्ने प्रक्रिया पूरा गर्छ।

ओभरलोडको कारणले स्टार्टर मोटरलाई क्षति रोक्नको लागि, यो स्थितिमा सामान्यतया एक ओभरकरेन्ट सुरक्षा संयन्त्र हुन्छ, र एकल सुरुवात अवधि 5-8 सेकेन्डमा सीमित हुन्छ।

बन्द/लक स्थिति (इन्जिन बन्द/लक स्थिति)

जब कुञ्जी अफ वा लक स्थितिमा बदलिन्छ, सम्पर्क संयन्त्रले सबै सर्किट जडानहरू पूर्ण रूपमा विच्छेद गर्दछ, र गाडीको विद्युत आपूर्ति अवरुद्ध हुन्छ। एकै समयमा, मेकानिकल लक बडीको लक बोल्ट पप आउट हुन्छ र ह्यान्डलबार फिक्सिंग ग्रूभसँग संलग्न हुन्छ, ह्यान्डलबारहरूलाई एक निश्चित कोणमा लक गर्दै, भौतिक एन्टी-थेफ्ट ब्यारियर बनाउँछ जसले गाडीलाई पार्क गर्दा प्रभावकारी रूपमा सार्न वा मनमानी रूपमा घुमाउनबाट रोक्छ।

उत्पादन प्यारामिटर:

म्याक्स ट्रेडिंग तपाईसँग काम गर्न तत्पर छ

हालको ग्लोबल मोटरसाइकल इग्निशन स्विच बजारमा 22% को कम्पाउन्ड वार्षिक वृद्धि दर छ, र 2025 सम्म बजारको आकार 15 बिलियन युआन नाघ्ने अपेक्षा गरिएको छ। हाम्रा उत्पादनहरूले पूर्ण अनुकूलनता, उच्च स्थिरता, बुद्धिमत्ता र अनुपालनका चार फाइदाहरूका साथ बजारमा अग्रणी स्थान लिएका छन्। चाहे तपाईं क्रस-बोर्डर ई-कमर्स बिक्रेता, क्षेत्रीय पार्ट्स थोक बिक्रेता, वा सवारी निर्माता आपूर्तिकर्ता हो, हामी अनुकूलित लोगो, विशेष प्याकेजिङ्ग, टायर मूल्य निर्धारण नीतिहरू, र 7 × 24-घण्टा विदेशी व्यापार सेवा समर्थन प्रदान गर्न सक्छौं।

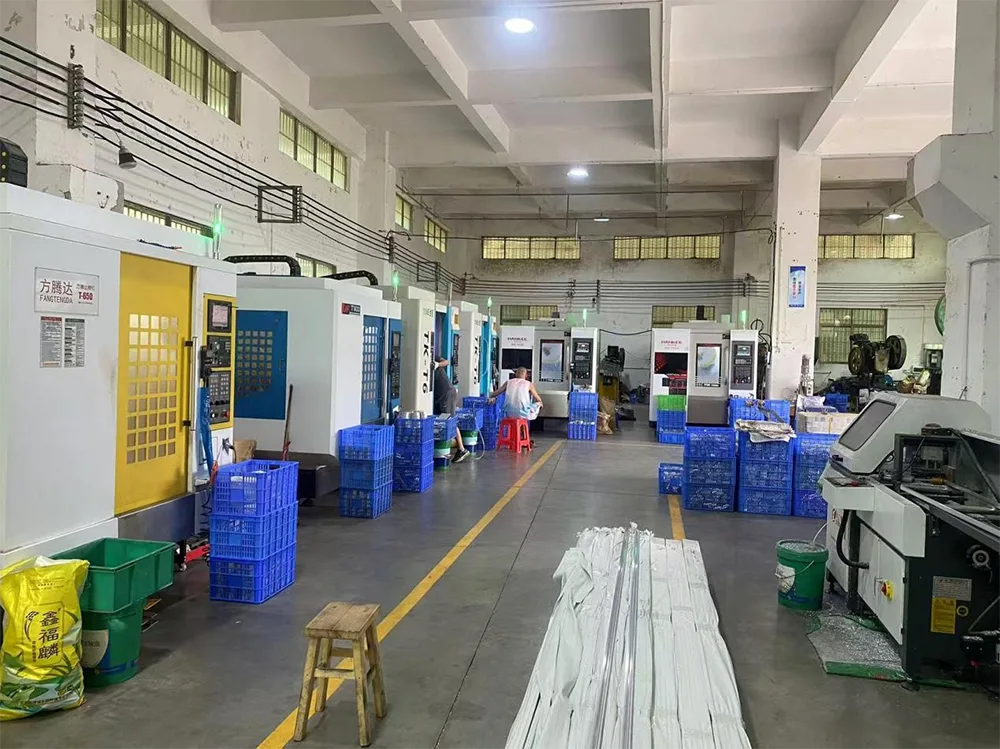

उत्पादन कार्यशाला
