CRF150F मोटरसाइकल म्याग्नेटो कोइल एक क्लासिक इन्ट्री-लेभल अफ-रोड मोटरसाइकल हो, र यसको सिंगल-फेज 8-पोल म्याग्नेटो कोइलले गाडीको पावर सिस्टमको कोरको रूपमा काम गर्छ। म्याक्स ट्रेडिङद्वारा निर्मित, यो सटीक कम्पोनेन्ट मोटरसाइकलको सम्पूर्ण विद्युतीय प्रणालीको पावरको स्रोत मात्र होइन तर कठोर अफ-रोड अवस्थामा गाडीको स्थिर सञ्चालनको लागि प्रमुख ग्यारेन्टी पनि हो। यो भरपर्दो वाटरप्रूफ, डस्टप्रुफ र पहिरन-प्रतिरोधी गुणहरू सहित अफ-रोड उत्साहीहरूको उच्च स्थायित्व र प्रदर्शन मागहरू पूरा गर्न इन्जिनियर गरिएको छ।

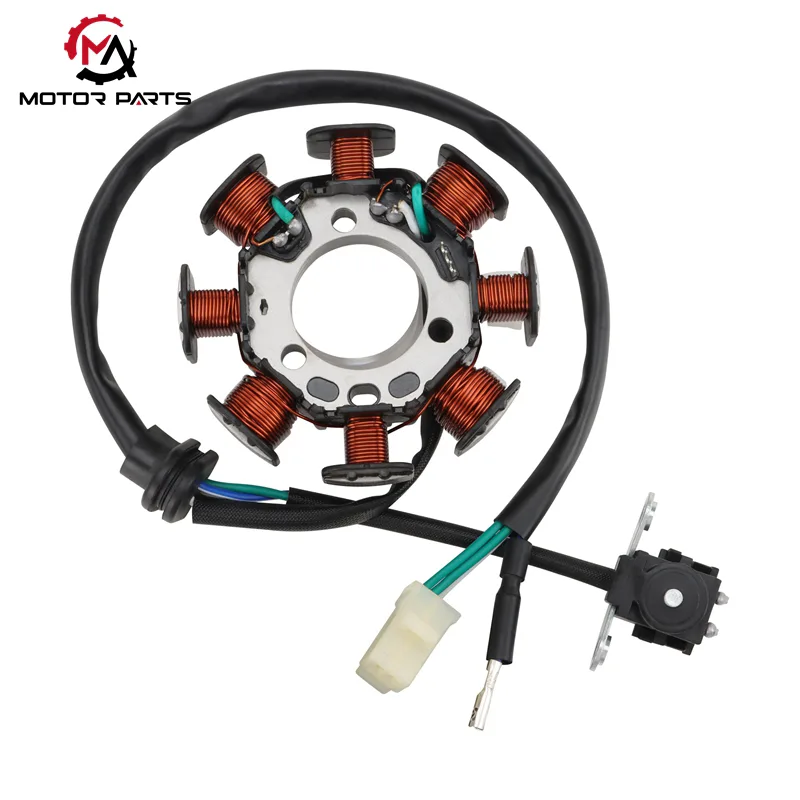

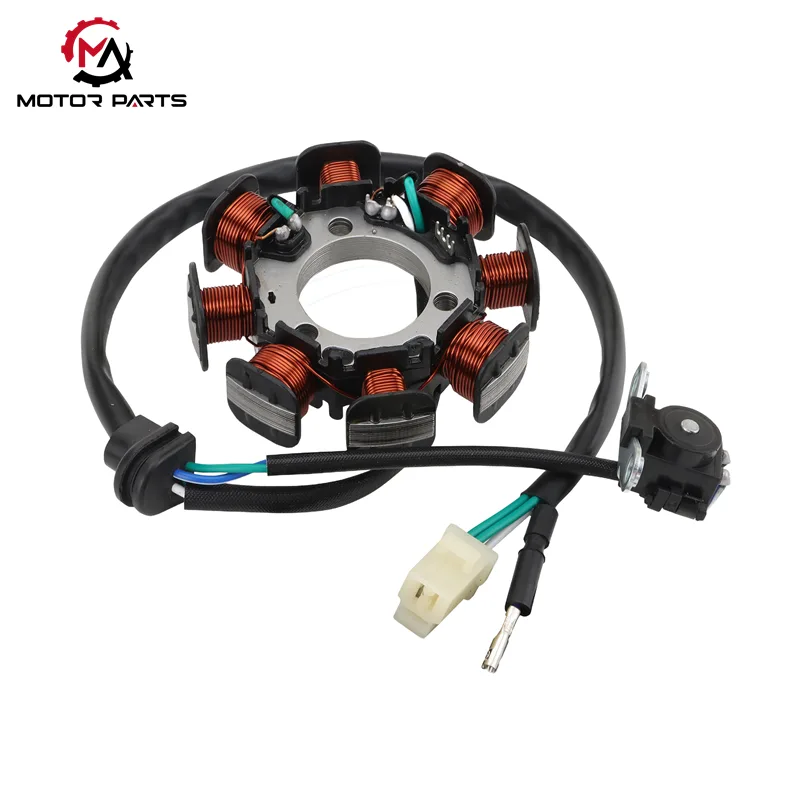

म्याग्नेटो कोइल तीन कोर मोड्युलहरू मिलेर बनेको छ: स्टेटर कुण्डल असेंबली, रोटर चुम्बकीय स्टील कम्पोनेन्ट, र टर्मिनल मोड्युल, प्रत्येक कडा सामग्री चयन र संरचनात्मक डिजाइनको साथ।
| कम्पोनेन्ट | सामग्री र संरचना | कोर प्रदर्शन र सुविधाहरू |
|---|---|---|
| स्टेटर कुंडल विधानसभा |

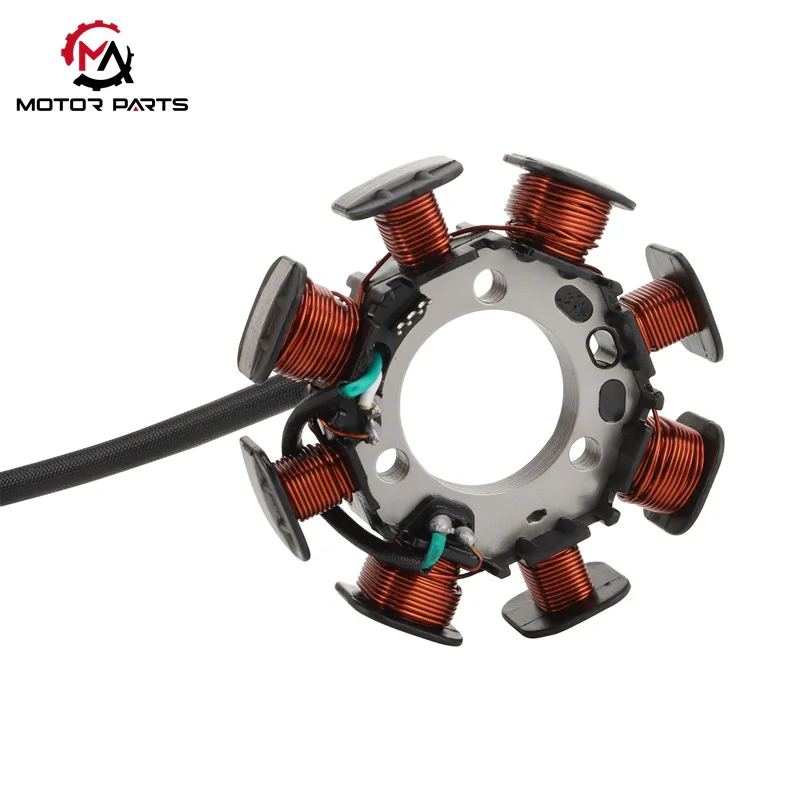

स्टेटर कोर: ०.३५ मिमी अल्ट्रा-पातलो सिलिकन स्टिल पानाहरूबाट स्ट्याक गरिएको २. कार्यात्मक कुण्डलहरू: 3 सेटहरू (इग्निशन कुण्डल, चार्जिंग कुण्डल, ट्रिगर कुण्डल) उच्च-तापमान प्रतिरोधी तामाको तारको साथ घाउ 3. Encapsulation: epoxy राल संग निश्चित |
1. अल्ट्रा-पातलो सिलिकन स्टिल पानाहरूले उत्कृष्ट चुम्बकीय चालकता सुनिश्चित गर्दछ र फलामको क्षतिलाई कम गर्दछ 2. उच्च-तापमान प्रतिरोधी तामाको तार इन्जिन भित्रको उच्च-तापमान वातावरणमा अनुकूल हुन्छ 3. इपोक्सी राल इन्क्याप्सुलेशनले IP65 वाटरप्रूफ र डस्टप्रूफ रेटिङ हासिल गर्छ, जो हिलो सडक र धुलोयुक्त भूभाग जस्ता अफ-रोड परिदृश्यहरूको लागि उपयुक्त हुन्छ। |
| रोटर चुम्बकीय इस्पात घटक |
1. संरचना: फ्लाईव्हील-प्रकार रोटर, क्र्याङ्कशाफ्टमा कडा रूपमा जडान गरिएको 2. चुम्बकीय टाइलहरू: 8 फेराइट चुम्बकीय टाइलहरू वैकल्पिक N र S पोलहरूसँग 3. स्थिति संरचना: रोटर किनारा मा विशेष protrusions |
1. सतह चुम्बकीय शक्ति 350-400mT पुग्छ, एक स्थिर चुम्बकीय क्षेत्र प्रदान गर्दछ 2. रोटर एज प्रोट्रुसनहरूले सटीक इग्निशन टाइमिङको लागि जग राख्दै, ट्रिगर कुण्डलमा क्र्याङ्कशाफ्ट स्थिति संकेतहरू सही रूपमा प्रसारण गर्दछ। |

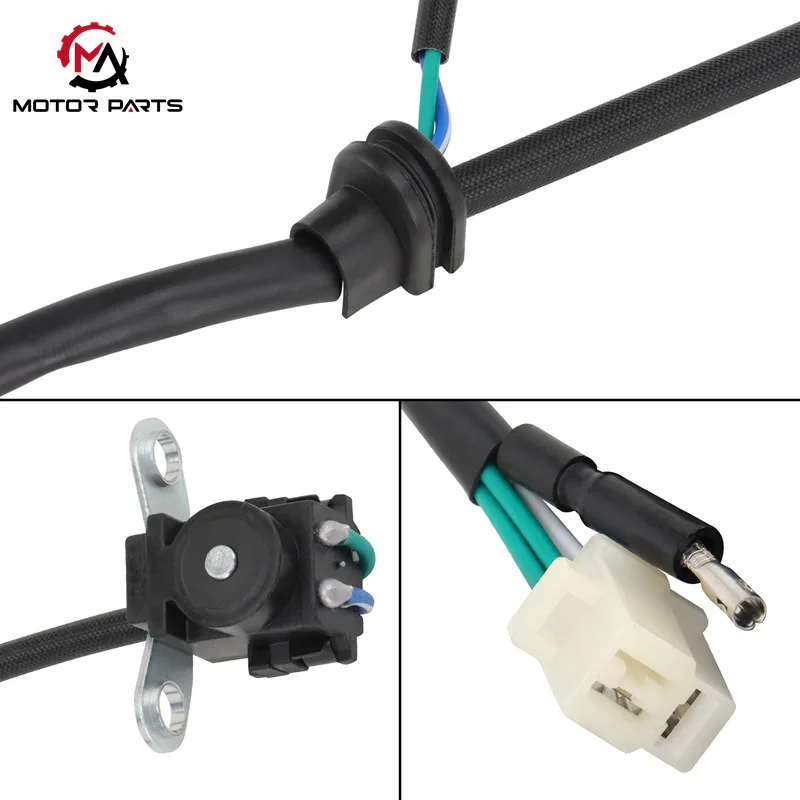

| टर्मिनल मोड्युल | 1. कनेक्टर: वाटरप्रूफ 6-पिन कनेक्टर2। तार हार्नेस: बाहिरी तह तेल-प्रतिरोधी र पहिरन-प्रतिरोधी सिलिकॉन म्यानले बेरिएको |
1. 6 पिनहरू स्पष्ट सर्किट विभाजनको साथ इग्निशन, चार्जिङ, ट्रिगर र ग्राउन्डिङ प्रकार्यहरूसँग मेल खान्छ n2। सिलिकन म्यानले अफ-रोड झटकाले गर्दा सर्किट वेयरको प्रतिरोध गर्दछ, स्थिर सर्किट जडान सुनिश्चित गर्दै |
CRF150F मोटरसाइकल म्याग्नेटो कोइलको सञ्चालन फाराडेको इलेक्ट्रोम्याग्नेटिक इन्डक्शनको नियममा आधारित छ। जब इन्जिन चल्छ, क्र्याङ्कशाफ्टले रोटर चुम्बकलाई उच्च गतिमा घुमाउन चलाउँछ, गतिशील वैकल्पिक चुम्बकीय क्षेत्र बनाउँछ। स्टेटर कोइल समूहले वैकल्पिक करन्ट उत्पन्न गर्न चुम्बकीय क्षेत्र रेखाहरू काट्छ, जुन त्यसपछि मोटरसाइकलको विद्युतीय घटकहरूको समन्वयित कार्यलाई महसुस गर्न इग्निशन, चार्जिङ र समय प्रणालीहरूमा वितरण गरिन्छ।
भोल्टेज बूस्ट सिद्धान्त: इग्निशन कोइलले स्टेप-अप ट्रान्सफर्मरको रूपमा कार्य गर्दछ। यसले प्राइमरी कोइल टर्न रेसियो (सामान्यतया ≥ 1:100) को प्रयोग गरी कम-भोल्टेज AC आउटपुटलाई म्याग्नेटोद्वारा 20,000V भन्दा बढीको तत्काल उच्च-भोल्टेज प्रवाहमा उत्प्रेरित गर्छ।
इग्निशन कन्ट्रोल प्रक्रिया: उच्च-भोल्टेज प्रवाह CDI (क्यापेसिटर डिस्चार्ज इग्निशन) इग्निटरमा प्रसारित हुन्छ, जहाँ यसलाई ऊर्जा भण्डारण क्यापेसिटरद्वारा भण्डार गरिन्छ र त्यसपछि रिलीज गर्न ट्रिगर गरिन्छ।
दहन ग्यारेन्टी: इग्नाइटरले इन्जिनको कम्प्रेसन स्ट्रोकको अन्त्यमा बलियो इग्निशन स्पार्कहरू उत्पन्न गर्न स्पार्क प्लगलाई सही रूपमा नियन्त्रण गर्दछ, इन्धन मिश्रणको पूर्ण दहन सुनिश्चित गर्दै र मोटरसाइकललाई पर्याप्त शक्ति प्रदान गर्दछ।
एसी/डीसी रूपान्तरण: चार्जिङ कुण्डलद्वारा एसी वेभफॉर्म आउटपुट जटिल छ, र रेक्टिफायर नियामक मार्फत प्रत्यक्ष प्रवाहमा रूपान्तरण गर्न आवश्यक छ। आधुनिक रेक्टिफायरहरूले फिल्टर क्यापेसिटरहरू र स्मूथिङ सर्किटहरूसँग मिलेर फुल-वेभ ब्रिज रेक्टिफायर सर्किटहरू अपनाउछन्।
स्थिर भोल्टेज आउटपुट: रूपान्तरित पल्सेटिंग प्रत्यक्ष प्रवाह स्थिर 12V आउटपुटमा अनुकूलित हुन्छ, जसले दुई मुख्य कार्यहरू महसुस गर्न सक्छ:
12V लीड-एसिड/लिथियम ब्याट्री प्याकहरूको लागि स्थिर-भोल्टेज र वर्तमान-सीमित चार्ज प्रदान गर्नुहोस्;
हेडलाइटहरू (35W-55W), टेललाइटहरू, र उपकरण ब्याकलाइटहरू जस्ता अन-बोर्ड विद्युतीय उपकरणहरूको लागि निरन्तर शक्ति आपूर्ति गर्नुहोस्।
सिग्नल सङ्कलन: ट्रिगर कुण्डलले म्याग्नेटोको "समय नियन्त्रक" को रूपमा कार्य गर्दछ। यसले रोटरमा विशेष प्रोट्रुसन वा स्लटहरू महसुस गर्छ, चुम्बकीय प्रवाह परिवर्तनलाई विद्युतीय संकेतहरूमा रूपान्तरण गर्दछ (हल सेन्सर वा इलेक्ट्रोम्याग्नेटिक इन्डक्सन सिद्धान्तहरू मार्फत महसुस गरिन्छ)।
समय नियन्त्रण: तरंग आकार पछि, विद्युतीय संकेतले इग्निटरको ट्रिगर समयलाई सही रूपमा नियन्त्रण गर्दछ। CRF150F को चार-स्ट्रोक इन्जिनको लागि, ट्रिगर सिग्नल सामान्यतया पठाइन्छ जब क्र्याङ्कशाफ्ट कोण 18°-22° हुन्छ पिस्टन शीर्ष मृत केन्द्र (BTDC) मा पुग्नु अघि। यो समयले इग्निशन ऊर्जा र पिस्टन आन्दोलनको बीचमा इष्टतम मिलान सुनिश्चित गर्दछ, इन्जिन दक्षता र पावर आउटपुटलाई अधिकतम बनाउँछ।
कठोर वातावरण अनुकूलता: IP65 वाटरप्रूफ र डस्टप्रूफ रेटिंग, तेल-प्रतिरोधी र पहिरन-प्रतिरोधी तार हार्नेस, हिलो, धुलो, र उथलपुथल अफ-रोड अवस्थाहरूसँग सामना गर्न सक्छ।
स्थिर पावर आउटपुट: उच्च परिशुद्धता चुम्बकीय क्षेत्र डिजाइन र रेक्टिफायर नियामक प्रणालीले स्थिर 12V पावर आपूर्ति सुनिश्चित गर्दछ, भोल्टेज उतार-चढ़ावको कारण विद्युतीय घटक विफलताबाट बच्न।
सटीक इग्निशन समय: ट्रिगर कुण्डल र रोटर स्थिति संरचना बीचको सहयोगले सही इग्निशन समय सुनिश्चित गर्दछ, ईन्धन दहन दक्षता सुधार गर्दछ र शक्ति हानि कम गर्दछ।
यो मोड्युलर एकीकृत डिजाइनले स्टेटर कोर र रोटर चुम्बकीय क्षेत्र साझा गरेर परम्परागत स्वतन्त्र इग्निशन, चार्जिङ, र ट्रिगर गर्ने एकाइहरूलाई एकीकृत गर्दछ। विभाजित संरचनाको तुलनामा, यसले जडान लाइनहरूको 30% भन्दा बढी घटाउँछ, अफ-रोड बम्पी वातावरणमा ढीलो वा ओसिलो लाइनहरूको कारणले गर्दा विफलताको सम्भावनालाई उल्लेखनीय रूपमा कम गर्दछ। एकै समयमा, यसले 15% -20% ले पावर उत्पादन दक्षता सुधार गर्दछ, चरम सडक अवस्थाहरूमा भरपर्दो सञ्चालनको लागि पावर ग्यारेन्टी प्रदान गर्दछ।
|
CRF150F मोटरसाइकल म्याग्नेटो कोइल |
मूल्य |
|
मोडेल फिटमेन्ट |
Honda CRF150F (2003-2019 मोडेल), TRX250X आंशिक रूपमा मिल्दो संस्करण |
|
मुख्य सामग्री |
कोर: स्ट्याक्ड सिलिकन स्टिल पानाहरू; घुमाउरो: ०.५ मिमी उच्च तापमान प्रतिरोधी तामाको तार; Encapsulation: Epoxy राल |
|
भौतिक आयामहरू |

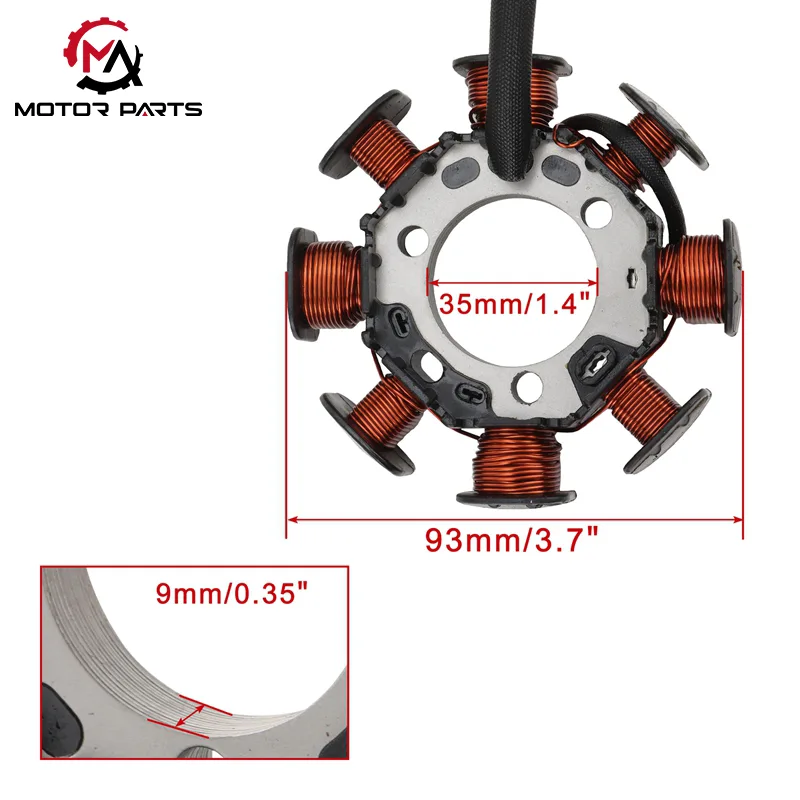

आन्तरिक व्यास 35mm, बाह्य व्यास 93mm; वजन लगभग 395 ग्राम छ |
|
कुण्डलहरूको संख्या |
8 |
|
काम गर्ने वातावरण |
40℃~+150℃ |
|
कोर प्रदर्शन |
आउटपुट भोल्टेज: चार्ज गर्ने कुण्डल 14.5±0.5V (5000r/min); इग्निशन कोइल≥15kV को पीक भोल्टेज |
मोटरसाइकल विद्युतीकरण र बुद्धिमत्ताको प्रवृत्तिलाई पछ्याउँदै, म्याक्स ट्रेडिङको CRF150F मोटरसाइकल म्याग्नेटो कोइलले प्राविधिक नवीनता हासिल गरेको छ: केही मोडेलहरूमा इन्टेलिजेन्ट भोल्टेज स्थिरता नियन्त्रण चिप्स र त्रुटि चेतावनी मोड्युलहरू छन्। वास्तविक-समय गतिशील निगरानी प्रणालीहरू मार्फत, तिनीहरूले कुण्डल ओभरलोड र ओभरहेटिंग जस्ता असामान्य काम गर्ने अवस्थाहरू सही रूपमा क्याप्चर गर्छन्, मिलिसेकेन्डमा सक्रिय सुरक्षा संयन्त्रहरू ट्रिगर गर्छन्, त्रुटि प्रवाहलाई प्रभावकारी रूपमा अलग गर्छन्, र सवारी साधनको विद्युतीय प्रणालीको सुरक्षालाई व्यापक रूपमा सुरक्षित गर्छन्। यस बीचमा, उत्कृष्ट कम्प्याटिबिलिटी डिजाइनको साथ, यो मोटरसाइकल इलेक्ट्रोनिक फ्युल इन्जेक्सन प्रणाली (EFI) र इन्टेलिजेन्ट ड्यासबोर्डमा पूर्ण रूपमा फिट हुन्छ, जसले नयाँ ऊर्जा सवारी साधनहरू र उच्च-अन्तका बौद्धिक मोटरसाइकलहरूका लागि स्थिर र भरपर्दो पावर समाधानहरू प्रदान गर्दछ, जसले उद्योगमा बुद्धिमानी स्तरवृद्धिको लागि रुचाइएको घटक बनिरहेको छ।
