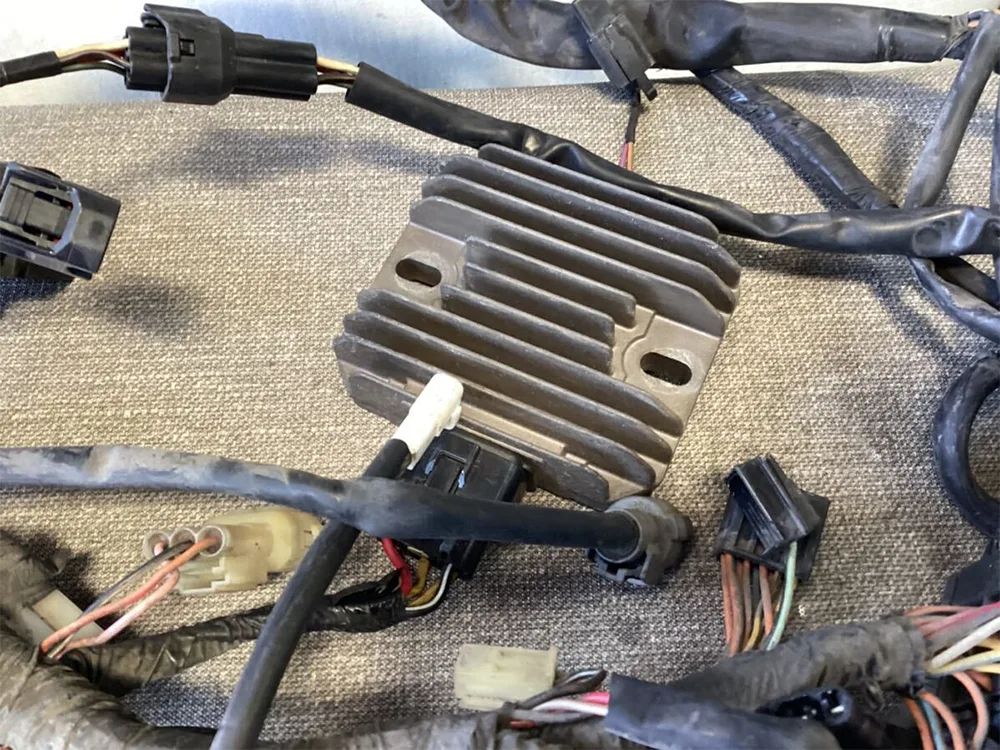

GY6-125 मोटरसाइकल रेक्टिफायर

GY6-125 मोटरसाइकल रेक्टिफायर, जसलाई रेक्टिफायर रेगुलेटर पनि भनिन्छ, इन्जिन पावर सप्लाई प्रणालीको "पावर सेन्टर" हो, जसले चुम्बकीय मोटर र ब्याट्रीको साथमा पावर सप्लाई त्रिकोण प्रणालीलाई आकार दिन्छ। यसको मुख्य कार्यहरू दुई मुख्य भागहरूमा प्रतिबिम्बित छन्:

सुधार रूपान्तरण:

चुम्बकीय मोटरको सञ्चालनद्वारा उत्पन्न वैकल्पिक वर्तमान (AC) वर्तमान दिशामा आवधिक परिवर्तनहरू र ठूलो भोल्टेज उतार-चढ़ावको विशेषताहरू छन्, जसले सिधै अन-बोर्ड उपकरणहरूमा विद्युत आपूर्ति गर्न सक्दैन। GY6-125 मोटरसाइकल रेक्टिफायरमा बिल्ट-इन ब्रिज रेक्टिफायर सर्किट छ, जसले साइन वेभ एसीलाई चार डायोडहरूको युनिडायरेक्शनल कन्डक्शन विशेषताहरू मार्फत यूनिडायरेक्शनल पल्सेटिंग DC मा काट्छ। यो प्रक्रिया करेन्टको लागि "एकतर्फी भल्भ" स्थापना गर्नु जस्तै हो, यो सुनिश्चित गर्दै कि करेन्ट सधै एउटै दिशामा बग्छ। उदाहरणको रूपमा 50Hz AC पावर लिएर, सुधार पछि, यसले कार अडियो र इन्स्ट्रुमेन्ट प्यानलहरू जस्ता DC यन्त्रहरूका लागि अनुकूली शक्ति प्रदान गर्दै, प्रति सेकेन्ड १०० पल्सेसनको साथ DC पावर बनाउँछ।

भोल्टेज स्थिरीकरण संरक्षण:

विभिन्न अपरेटिङ अवस्थाहरूमा, मोटरसाइकलको चुम्बकीय मोटरको आउटपुट भोल्टेजले गम्भीर उतार-चढ़ावहरू देखाउँछ। निष्क्रिय सञ्चालनको समयमा, भोल्टेज 12.5V को रूपमा कम हुन सक्छ, यसले ब्याट्रीको फ्लोट चार्जिङ आवश्यकताहरू पूरा गर्न गाह्रो बनाउँछ; उच्च गतिमा ड्राइभ गर्दा, शिखर भोल्टेज 12V ब्याट्रीको सुरक्षित दायरा भन्दा धेरै, 100V मा पुग्न सक्छ। GY6-125 मोटरसाइकल रेक्टिफायरले PWM (Pulse Width Modulation) प्रविधि मार्फत आउटपुट भोल्टेजलाई गतिशील रूपमा समायोजन गर्छ। जब भोल्टेजले 14.8V को थ्रेसहोल्ड नाघेको छ, तुरुन्तै शन्ट सर्किट सक्रिय गर्नुहोस् अतिरिक्त शक्ति जारी गर्न; जब भोल्टेज 13.5V भन्दा कम हुन्छ, चार्ज गर्ने क्षमतामा सुधार हुन्छ। यो मेकानिजमले लेड-एसिड ब्याट्री प्लेटहरूको सक्रिय सामग्रीलाई प्रभावकारी रूपमा सुरक्षित मात्र गर्दैन, ओभरचार्जिङ र बुल्जिङको कारणले लिड सल्फेट क्रिस्टलहरूको गठनलाई रोक्छ, तर स्थिर हेडलाइट रङ तापक्रम र इग्निशन कुण्डलीको स्थिर इग्निशन ऊर्जा पनि सुनिश्चित गर्दछ। व्यावहारिक अनुप्रयोगहरूमा, यो भोल्टेज स्थिरीकरण प्रकार्यले लाइट बल्बहरूको सेवा जीवनलाई तीन गुणा भन्दा बढी विस्तार गर्न सक्छ, र स्पार्क प्लग इग्निशनको सफलता दर 99.8% मा बढाउन सकिन्छ।

यो कम्पोनेन्टले ब्याट्रीको जीवन (जस्तै YTX9-BS ब्याट्रीको चार्जिङ र डिस्चार्जिङ सुरक्षा) र प्रकाश र इग्निशन प्रणालीको स्थिरतालाई प्रत्यक्ष असर गर्छ, र सानो विस्थापन स्कूटरहरूको मुख्य विद्युतीय घटक हो। यसको कार्यसम्पादनले गाडीको विद्युतीय प्रणालीको स्थायित्वलाई प्रत्यक्ष असर गर्छ - उच्च गुणस्तरको रेक्टिफायरहरूले ब्याट्री चक्रहरूको संख्या 40% बढाउन सक्छ र असामान्य भोल्टेजको कारणले हुने इलेक्ट्रोनिक विफलताको घटनालाई 65% भन्दा बढी कम गर्न सक्छ।

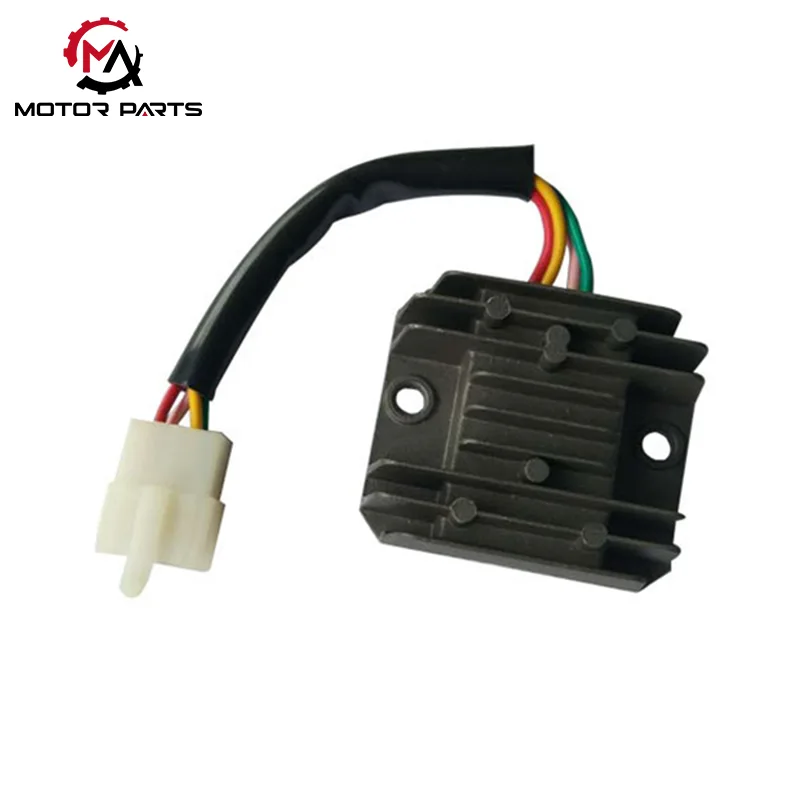

GY6 125 रेक्टिफायर 4-तार एकल-फेज प्रकार (आधारभूत मोडेल)

संरचनात्मक विशेषताहरू: 4-तार 4-पिन डिजाइन अपनाउदै, यसमा 2 AC इनपुट लाइनहरू (पहेंलो/गुलाबी वा सेतो/पहेँलो), 1 DC आउटपुट लाइन (रातो), र 1 ग्राउन्डिङ तार (हरियो), तातो सिङ्कको साथ कास्ट एल्युमिनियम बक्समा बन्द गरिएको, र इपोक्सी मोओ रेसिनबाट रोक्नको लागि सिल गरिएको छ।

भोल्टेज स्थिरीकरण सिद्धान्त: सर्ट सर्किट क्लिपिङ भोल्टेज स्थिरीकरण प्रविधि अपनाइन्छ। जब भोल्टेज मानक भन्दा बढी हुन्छ, भोल्टेज सर्ट-सर्किट चुहावट द्वारा नियन्त्रण गरिन्छ। संरचना सरल छ, लागत कम छ, र यो आधारभूत GY6 125 मोडेल (जस्तै साधारण स्कूटर) को लागी उपयुक्त छ।

कोर प्यारामिटरहरू: AC इनपुट भोल्टेज 20-60V, चार्ज आउटपुट वर्तमान 0-4A, सञ्चालन तापमान दायरा -20 ° C देखि 60 ° C।

दैनिक रखरखाव वर्जित

ब्याट्री बिना रेक्टिफायरहरू प्रयोग गर्न निषेध गरिएको छ, अन्यथा उच्च भोल्टेजले विद्युतीय उपकरणहरू तोड्नेछ;

लामो समयसम्म सुस्त रहनबाट बच्नको लागि तातो सिङ्कमा रहेको धुलोलाई नियमित रूपमा सफा गर्नुहोस् (जसले अत्यधिक चार्जिङ भार निम्त्याउन सक्छ);

LED हेडलाइटहरू र अन्य उपकरणहरू पुन: फिट गर्दा, ओभरलोड क्षति रोक्नको लागि ठूलो आउटपुट करन्ट (≥ 6A) भएको रेक्टिफायर चयन गर्नुपर्छ।

उत्पादन प्यारामिटर:

म्याक्स ट्रेडिंग द्वारा उत्पादित रेक्टिफायरका फाइदाहरू के हुन्?

भोल्टेज स्थिरता: बन्द-लूप प्रतिक्रिया नियन्त्रण प्रविधि प्रयोग गरेर, आउटपुट भोल्टेज 13.8V ~ 14.4V को स्वस्थ दायरा भित्र सही रूपमा लक गरिएको छ, ब्याट्री ओभरचार्जिङ र बुल्जिङबाट बच्न, केवल ± 0.2V को वास्तविक उतार-चढ़ावको साथ;

स्थिर वर्तमान: ओभरकरेन्ट सुरक्षा सर्किटमा निर्मित, उच्च लोड परिदृश्यहरूको लागि उपयुक्त जहाँ हेडलाइटहरू र GPS दुबै एकै साथ सक्रिय हुन्छन्। 18A को मूल्याङ्कन गरिएको वर्तमानले धेरै परिमार्जन आवश्यकताहरू पूरा गर्न सक्छ;

स्थिर तातो अपव्यय: एल्युमिनियम मिश्र धातु फिन डिजाइनले 60% द्वारा तातो अपव्यय दक्षता सुधार गर्दछ, र खोल मात्र 45 ℃ वातावरणमा 3 घण्टा लगातार सञ्चालन पछि 48 ℃ पुग्छ, 70 ℃ को सुरक्षा थ्रेसहोल्ड भन्दा तल।

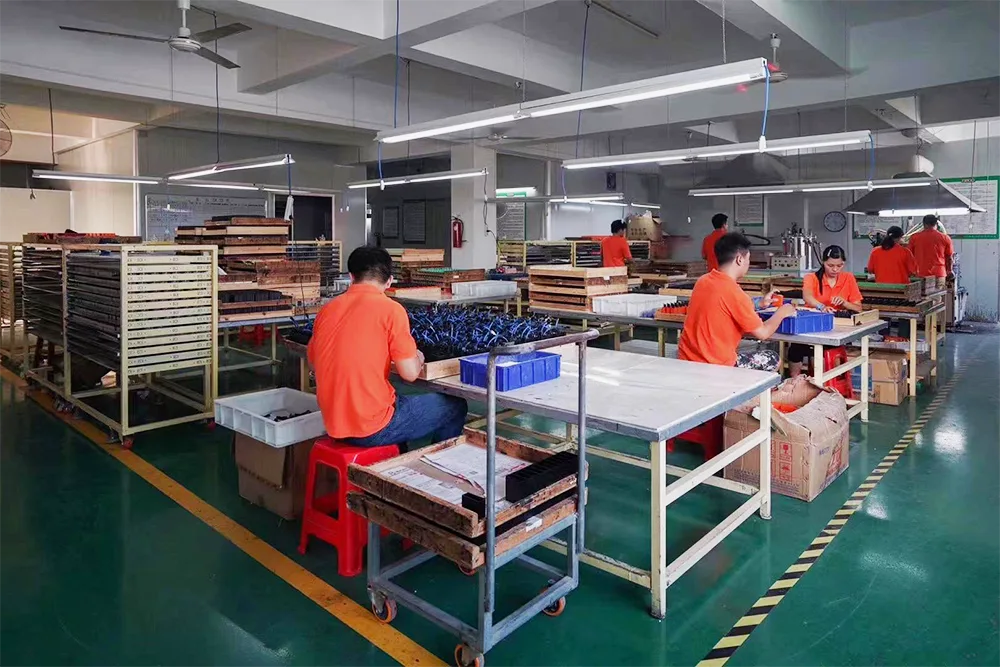

हाम्रो कारखाना
